加工

例のやつ

本人承諾により例のやつをちょいとご紹介。ってか長いよ~

マツ君カオリちゃんの結婚式のウェルカムボード作りと
それを飾る用の椅子の制作過程であります。

何気なく見てたかもしれませんが、実は本人達の努力が詰ってるんす!!
SUもこんなプロジェクト(おおげさ?)に関われて良かった!

まずはウェルカムボードの文字。デッキを1cm位にカット



そしてカットしたのをボンドで接着

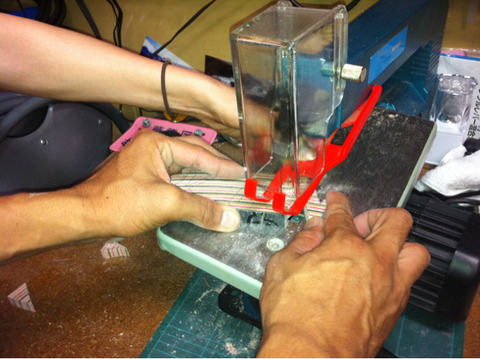

あとは文字にそって糸のこでカットしていきます。
SUとひでよしは最後のペーパーがけをお手伝いしたくらいで
全部本人達の力作です。 ヤバいね!!



デッキに貼り付けて完成! コレ実際の結婚式での写真
なんかいいね!!2人で作るなんて一生忘れないだろーね!




続いてディスプレイ用の椅子の制作
こっからはSUの出番ですよ~

これもヒントはマツ君ですが、SUさんにお任せで!
っというプレッシャーハンパない状態でスタート。。。

最初はフィンガージョイント(指と指が重なったように見える加工)
で2つのデッキをつなげようとして試作品を作ってみたんですが、
どうせなら2人が使ってたデッキをつなぎ合わせてみよう!!
っと思って、2人のデッキを使う事にしました。

”手と手を取り合って”的なまさしく結婚式っぽいしね!

早速加工開始 後ろは数々の試作品

DSC00441

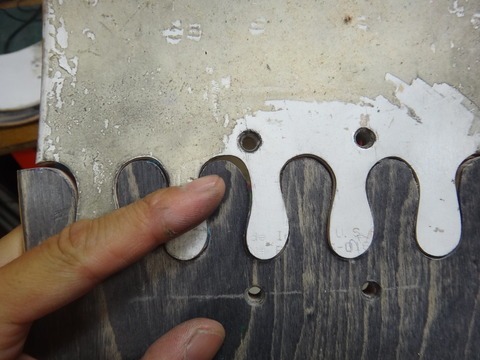

コンケープ付いてるんで、表をぴったり合わせただけではハマらないんです。
少し厚み分を斜めに削ってはめ込む感じですね。

あ~失敗!!
少しココが広いからやり直し・・・
DSC00483


よし! こんなもんかな。。。
黒がマツ君のデッキで白がカオリちゃんのデッキです。
相談してあえて幅の違いや色もそのままでいく事に

DSC00486


続いてフレームの加工。。
SUは木工より鉄工の方がやっぱり好きなんだよな~

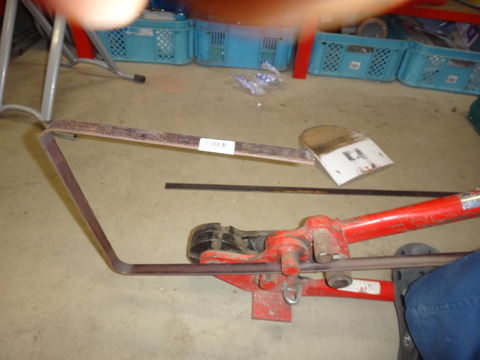

まずは足となる部分を曲げてみて
DSC00488


NO!! 全然イメージとちがう!!やり直し!

DSC00490


やっぱ丸パイプでしょ!

DSC00492


背もたれ部分は・・・
これも丸パイプには合わん! 却下!

DSC00501

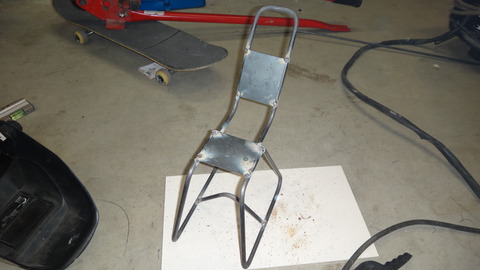

試行錯誤の結果、こんな形で

DSC00500


ちゃんと錆止め塗ってからの本塗りします。

DSC00515


デッキテープの糊をふき取ってきれいにして完成!!
ビスもちゃっかりスケート用。

DSC00523

パイプの曲線が我ながら芸術””
DSC00524

これは2次会かな?




本人達にも会場でも好評だったみたいでSUも嬉しかったよ~

DIY駆け込み寺


先日の話ですがヨッシー君のインデイのキングピン
が折れたので修理にやってきました。

まずはすでにヨッシー君が叩いていたので、出っ張り
が無くなっていたので、叩いて外すタイプの治具にセットして、
ポンチで叩いて外します。
P1020453


これがななめにセットしても垂直に叩けるように
制作した治具と折れたキングピン。



P1020454


これはステージ8ですね。

インディはステージ8までが六角頭のキングピンで、
ステージ9からは溝がかみ合うタイプのキングピンなのですが、
ヨッシー君は溝タイプを用意(汗・・・

うちに在庫があったのでお古ですが打ち込みました。

P1020455


まずは治具にセット

P1020456



そうそう、前回のグラキン用のが使えるようにしてるんです。

そしてこのような道具を使ってグイグイ押し込みます!!

ちなみにこの治具逆さにセットすれば折れたキングピンも同様に
抜く事が出来ます!。


P1020457



完成!

P1020458

P1020459


ちなみにステージ8までは六角なので、普通のキングナットを
埋め込んで、グラキンのボルトが入ります。

この辺の話はマニアックすぎるのでこの位でっっ。

インディ×グラインドキング



SUはインディのトラックにグラインドキングのキングピンを
加工して装着してるんです。

一応グラインドする時にキングナットがヒットしないってのが
売りなんですがSUは完全にカッコイイからやってるだけです。

まあ車のホイール替えるのと同じで興味ない人には無駄極まりない
究極の自己満足ってやつですね・・・


まずは加工するにあたって冶具(それ専用の加工台)を製作しました。

P2110345

まずはボール盤に固定した時にトラックに垂直に穴あけ出来るように、
角度付きの固定台を、鉄板を切り出して曲げて、溶接して作ります。

この角度が苦労した

次にトラックをすばやく固定できるようにネジ切りします。

ちなみに底に開けた穴は純正のキングピンを圧入出来るように
しておきました。
P2120364

こんな感じで純正のキングピンは圧入します。




このブログを読んでくれてる人はお分かりでしょうがSUは遊びに関して
は絶対に妥協はしません!!



なので色を塗ります。

しっかりサフェーサーまで吹いて・・・

P2110348_01


P2110349


そしてグラキンとインディのステッカーまで貼る・・・

P2120356

こうやってねじ切ってあるので固定もかんたん!



まずはナット側ですが大体ショップとかで加工して販売しているのは
グラキン純正のインサート(グラキン専用の特殊な形状のキングナット)
を埋め込んでるみたいですね。


SUも最初はそれでやってみたんですがキングナットって先っちょにナイロン
がついてますよね?

これはナイロンナットって言ってナイロンが抵抗になって緩みにくくなって
るんです。

ところがグラキンのインサートを穴掘って付けるとキングピンが短すぎて
ナイロンに届かないんです!!!

P2110352_01


無理やりナイロンに届くように締めるとトラックがガチガチだしハンガー
の動く稼働範囲も変わるはず。 SUはトラックはやわらかいのが
好みなんでこの方法はすぐやめました。(決して批判ではないですよ)

細かくは秘密ですがSuは普通のキングナットを圧入しています。
キングナットも消耗品なんですぐに入手できるほうがいいしね!




キングナットを埋め込むにも深さ(ちょうどナットが緩めでもナイロンに
しっかり干渉する位置)の調整や、少しきつめにして圧入しないと
後で硬さを上から調整する時にナットが共廻りしてしまうので注意が必要。



P2120363


圧入はこういう工具を使います。


完成~


P2120366
